DETAILS DACH

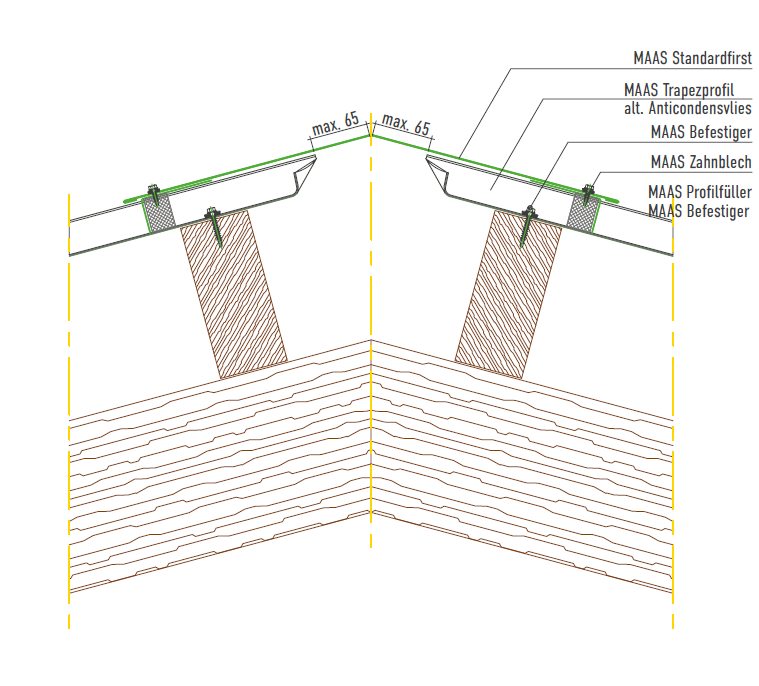

STANDARDFIRSTAUSBILDUNG

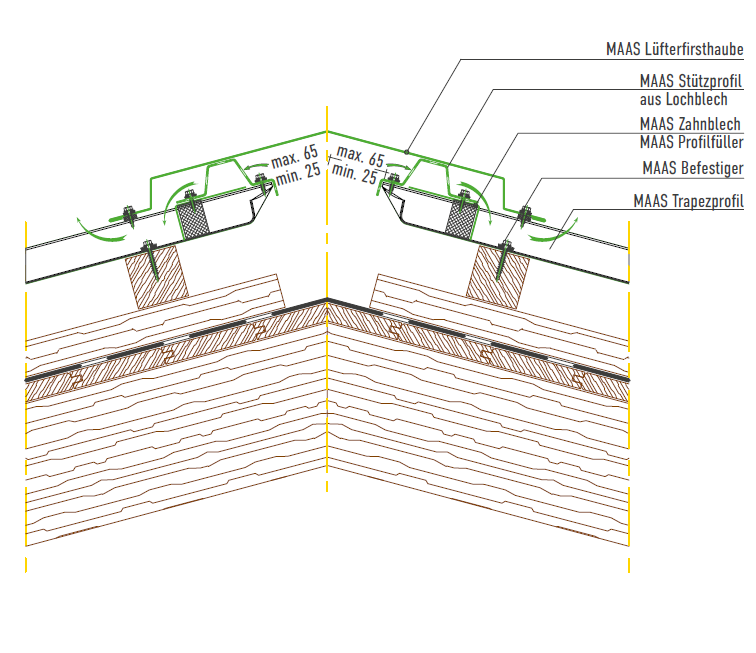

LÜFTERFIRSTAUSBILDUNG

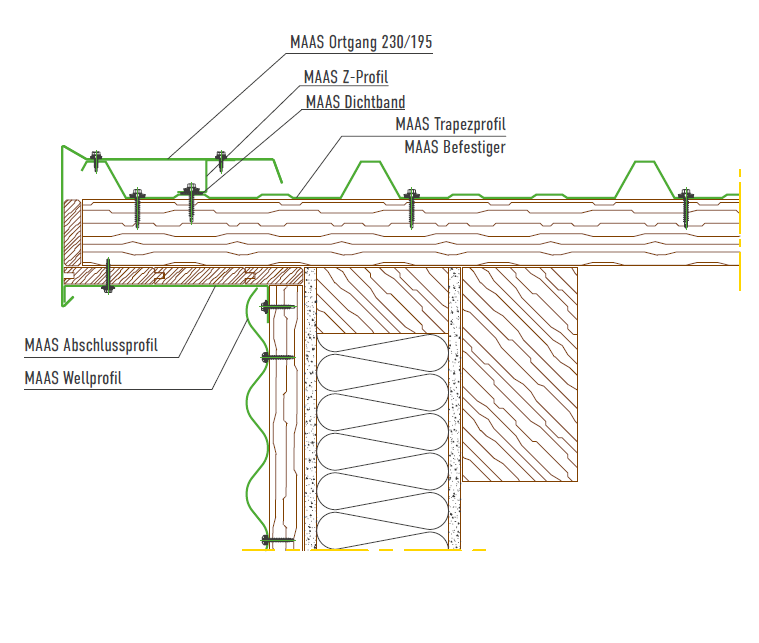

ORTGANGAUSBILDUNG VARIANTE II – BINDERDACH

×

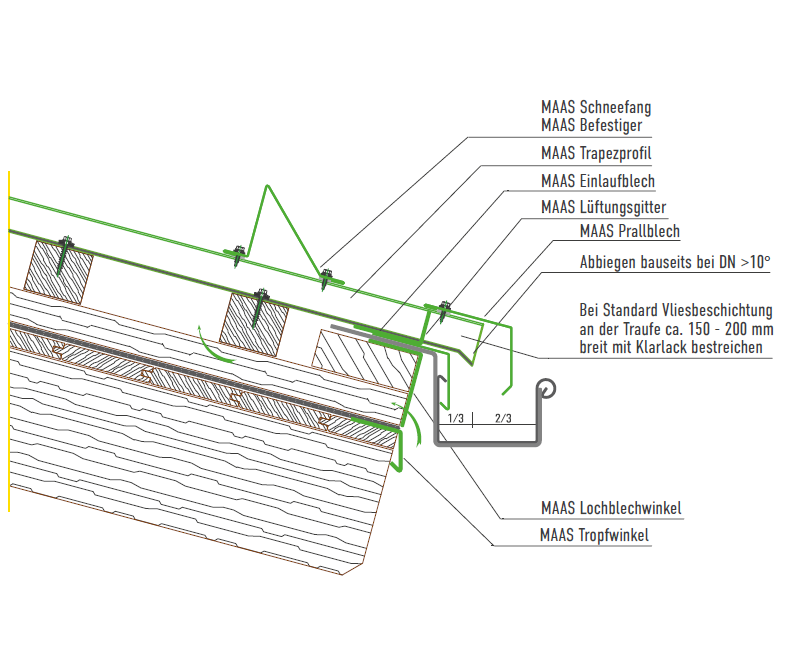

TRAUFAUSBILDUNG – SPARRENDACH

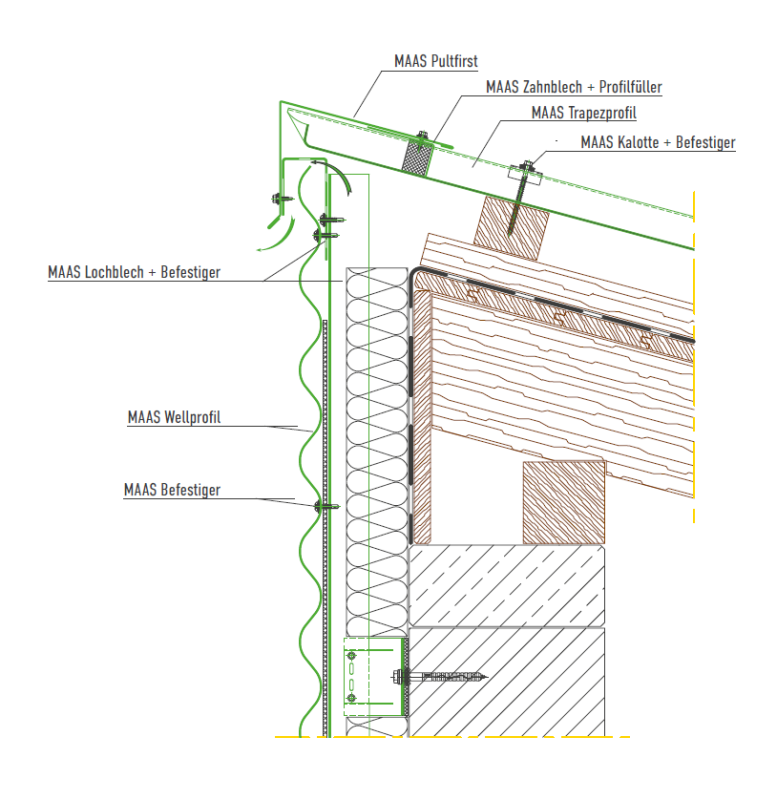

PULTFIRSTAUSBILDUNG

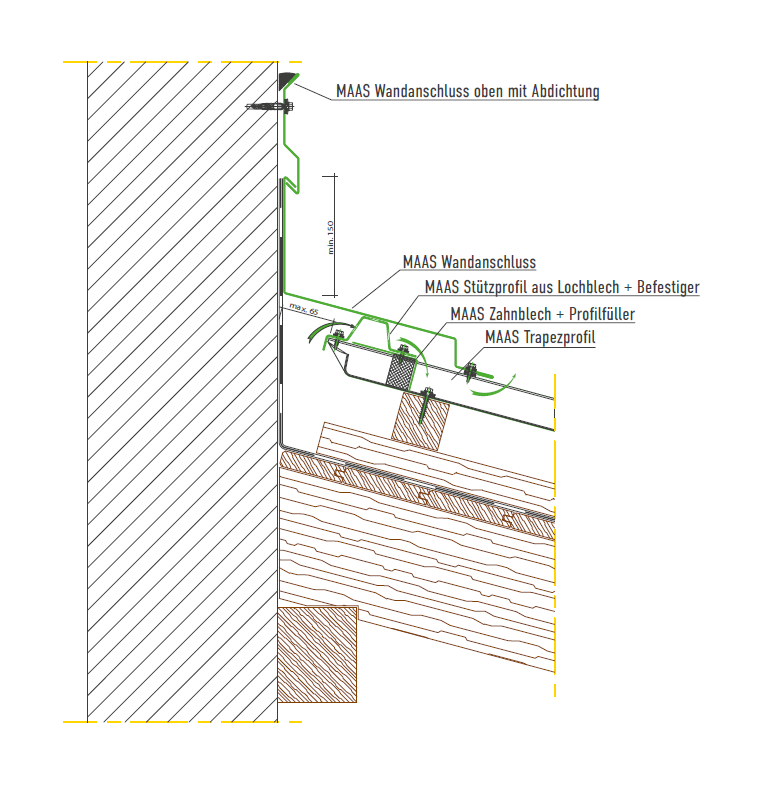

ANSCHLUSS AN AUFGEHENDER WAND – SPARRENDACH

×

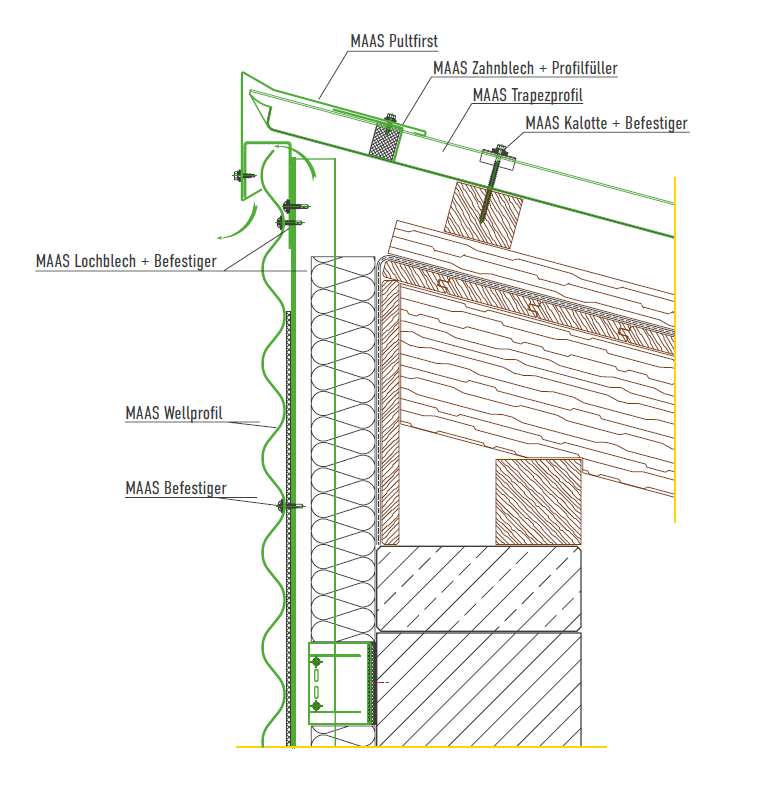

PULTFIRSTAUSBILDUNG – SPARRENDACH

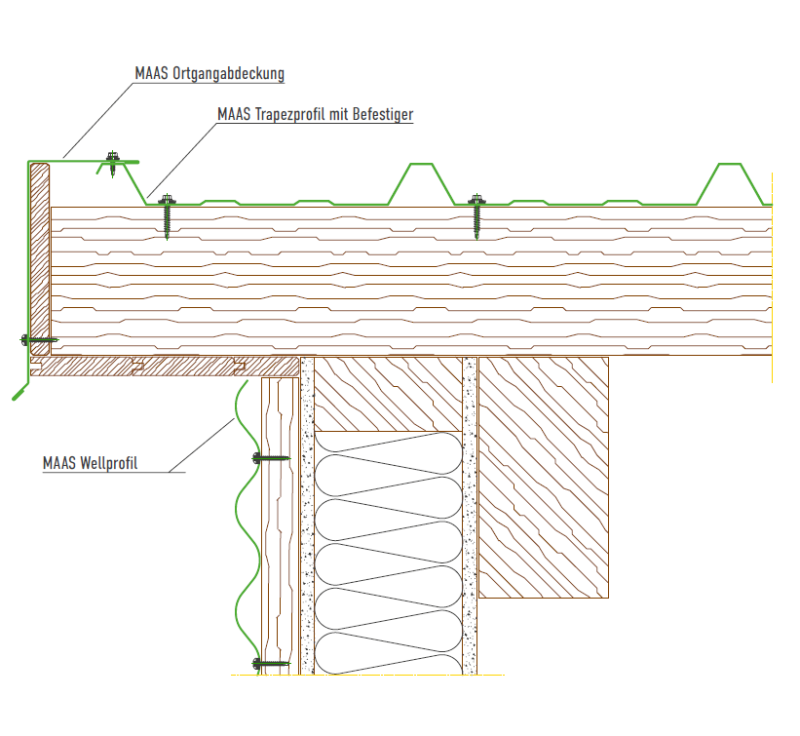

ORTGANGAUSBILDUNG VARIANTE III – BINDERDACH

ORTGANGAUSBILDUNG VARIANTE II – BINDERDACH

×

FASSADENABSCHLUSS MIT ÜBERGANGSPROFIL – FASSADE HINTERLÜFTET – VERTIKALSCHNITT

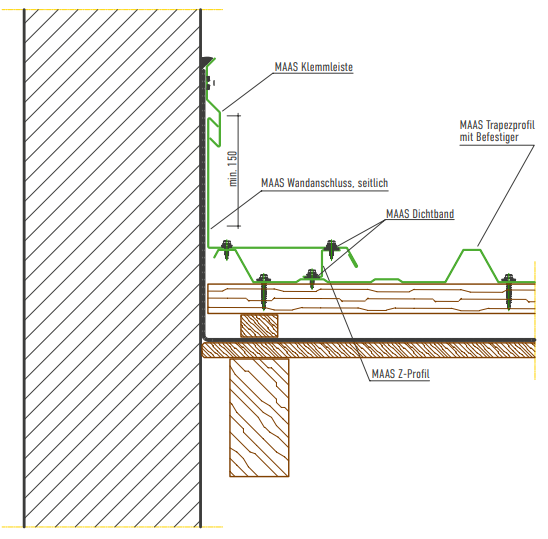

WANDANSCHLUSS SEITLICH – SPARRENDACH

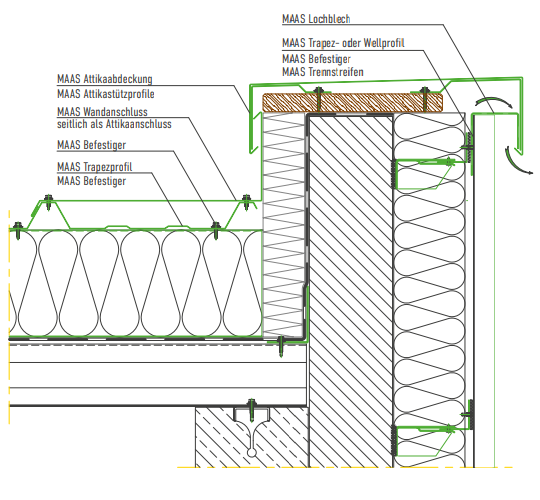

FASSADENABSCHLUSS AN ATTIKA – FASSADE HINTERLÜFTET

×

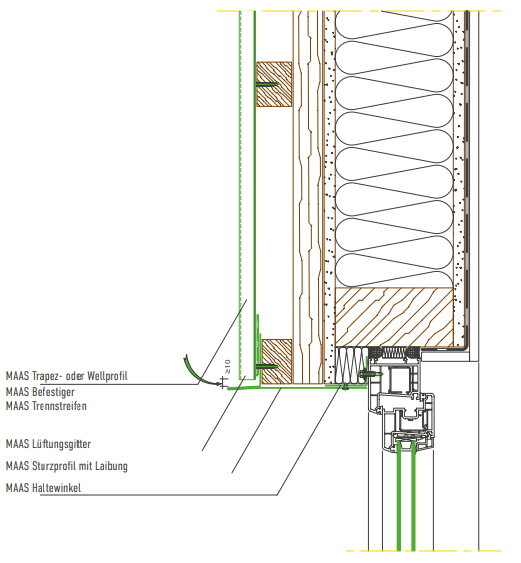

FASSADENANSCHLUSS AN FENSTER OBEN – FASSADE HINTERLÜFTET

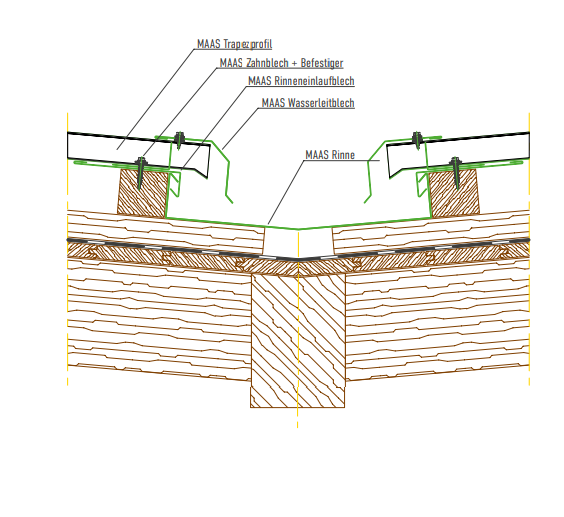

KEHLE – SPARRENDACH

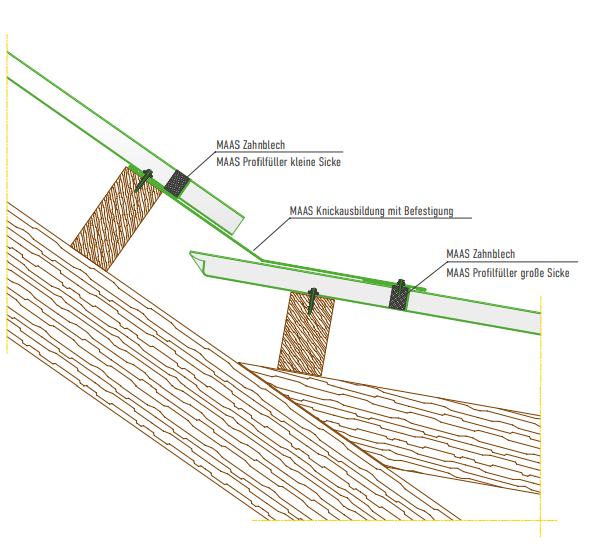

PROFI DACHKNICK

×

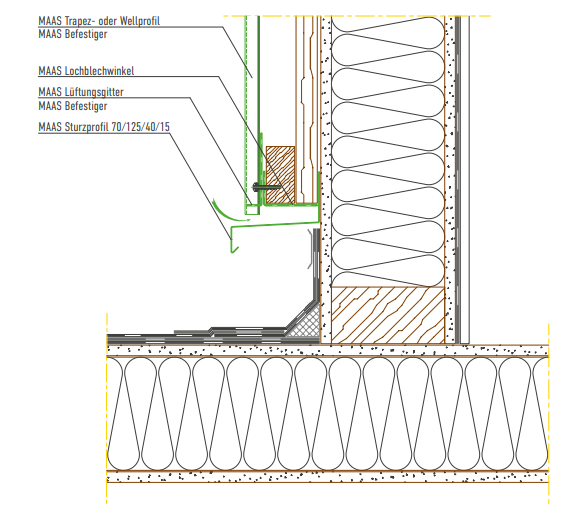

FASSADENABSCHLUSS UNTEN – FASSADE HINTERLÜFTET – VERTIKALSCHNITT

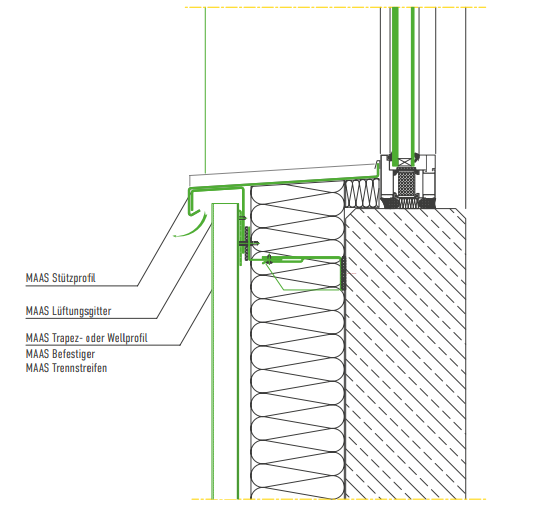

FASSADENANSCHLUSS AN FENSTER UNTEN – FASSADE HINTERLÜFTET
